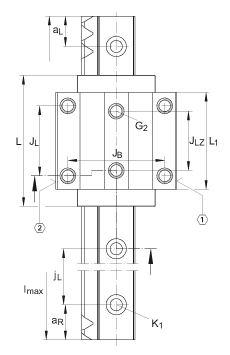

润滑接头位于滑块端盖侧面 |
![]() |
|
![]() |
润滑接头位于滑块端盖端面 |
![]() |
|
![]() |
润滑嘴 3) |
![]() |
|
![]() |
载荷方向 |
![]() |
|
|
|
H
|
81
mm
|
|
B
|
90
mm
|
|
L
|
97,6
mm
|
|
|
|
1)
|
|
|
2)
|
|
|
3)
|
|
|
根据 DIN 71 412-B M6 标准, 带锥头的润滑嘴被松散提供 |
|
A1
|
31
mm
|
|
A2
|
9
mm
|
|
A3
|
11,5
mm
|
|
A4
|
7
mm
|
|
aL max
|
51
mm
|
|
aL 和 aR 取决于导轨长度,在某些情况下,孔可能和齿条固定孔产生干涉。 |
|
aL min
|
28
mm
|
|
aL 和 aR 取决于导轨长度,在某些情况下,孔可能和齿条固定孔产生干涉。 |
|
aR max
|
51
mm
|
|
aL 和 aR 取决于导轨长度,在某些情况下,孔可能和齿条固定孔产生干涉。 |
|
aR min
|
28
mm
|
|
aL 和 aR 取决于导轨长度,在某些情况下,孔可能和齿条固定孔产生干涉。 |
|
b
|
39,75
mm
|
|
G2
|
M10
|
|
根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩(Nm): M8 = 24 M10 = 41
如有可能,应有螺钉防松措施。 |
|
H1
|
45
mm
|
|
H4
|
13,8
mm
|
|
H5
|
6
mm
|
|
h
|
62,5
mm
|
|
h1
|
50,5
mm
|
|
h5
|
39
mm
|
|
JB
|
72
mm
|
|
JL
|
52
mm
|
|
JL6
|
15,5
mm
|
|
JLZ
|
44
mm
|
|
jL
|
80
mm
|
|
K1
|
M8
|
|
根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩(Nm): M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
如有可能,应有螺钉防松措施。 |
|
K3
|
M8
|
|
根据 DIN ISO 4762-12.9的螺钉
最大锁紧力矩(Nm): M3 = 2.5 M4 = 5 M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340
如有可能,应有螺钉防松措施。 |
|
K6
|
M8
|
|
根据 DIN 7984-8.8 标准的螺钉
最大锁紧力矩(Nm): M6 = 17 M8 = 41
如有可能,应有螺钉防松措施。 |
|
L1
|
72
mm
|
|
lmax
|
2860
mm
|
|
单根带齿导轨的最大长度为960mm 。 单元的最大单根销售长度为2860 mm 。 通过协商,单根长度可达到5740mm。 |
|
N3
|
5,5
mm
|
|
N4
|
5,5
mm
|
|
T5
|
12
mm
|
|
T6
|
12
mm
|
|
|
|
mW
|
1,4
kg
|
|
mS
|
15
kg/m
|
|
|
|
|
根据 DIN 636,基本额定载荷的计算, 基本额定动载荷基于实践经验。 |
|
C
|
27500
N
|
|
C0
|
55000
N
|
|
M0x
|
970
Nm
|
|
M0y
|
700
Nm
|
|
M0z
|
700
Nm
|
|
m
|
4
|
|
|
|
|
根据 DIN3 975/76 标准的齿,中心距离和减速比 |
|
|
|
|
侧面带齿的导轨 TKVD..-ZHST+SVS 也可以和其它用于 KUVE 的滑块结合使用。 |
|
|
|
