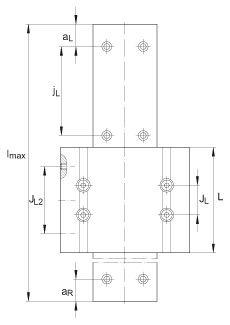

INA 直线循环球轴承单元滑块 KWVK32-AL
|
|
| 铝滑块 |
|
|
|
|
|
| |
|
A1
|
9,9
mm
|
|
|
A2
|
10,7
mm
|
|
|
a5
|
6,9
mm
|
|
|
aL max
|
35
mm
|
|
|
aL min
|
20
mm
|
|
|
aR max
|
35
mm
|
|
|
aR min
|
20
mm
|
|
|
B6
|
51,6
mm
|
|
|
b
|
31,8
mm
|
|
|
H1
|
0,5
mm
|
|
|
H2
|
6
mm
|
|
|
H3
|
7,5
mm
|
|
|
h
|
10
mm
|
|
|
h1
|
3,1
mm
|
|
|
JB
|
40,6
mm
|
|
|
JL
|
15
mm
|
|
|
JL2
|
25
mm
|
|
|
jB
|
18
mm
|
|
|
jL
|
40
mm
|
|
|
K1
|
M3
|
| |
根据 DIN ISO 4762-12.9的螺钉
如有可能，应有螺钉防松措施。
最大锁紧力矩：
M3 = 2.5 Nm
M4 = 3 Nm
M5 = 10 Nm
M6 = 10 Nm |
|
|
K3
|
M3
|
| |
根据 DIN ISO 4762-12.9的螺钉
如有可能，应有螺钉防松措施。
最大锁紧力矩：
M3 = 0.6 Nm
M4 = 2.1 Nm
M6 = 4.8 Nm |
|
|
K4
|
M3
|
| |
根据 DIN ISO 4762-12.9的螺钉
如有可能，应有螺钉防松措施。 |
|
|
lmax
|
2000
mm
|
| |
导轨的最大长度 L；更长的导轨可分成几段供货，并且相应地标注。 |
|
|
N
|
4,2
mm
|
|
|
| |
|
mW
|
0,17
kg
|
|
|
mS
|
2,3
kg/m
|
|
|
|
|
| |
基本额定载荷，额定扭矩：
实际的承载能力受导引部件和周边结构连接的影响。 |
|
|
C
|
5700
N
|
|
|
C0
|
10600
N
|
|
|
M0x
|
203
Nm
|
|
|
M0y
|
51
Nm
|
|
|
M0z
|
51
Nm
|
|
|
|
|
